Standalone Light Controller for DALI, EnOcean and hue

Neu: plan44.ch eigenständiger Licht-Controller - P44-LC-DE

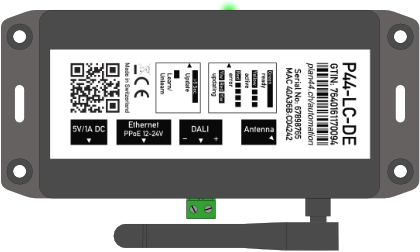

Der P44-LC-DE ist ein eigenständiges Gerät zum einfachen Aufbau leistungsfähiger DALI- und "hue"-LED-basierter Beleuchtungsanlagen, kombiniert mit sich selbstversorgenden, batterielosen, wartungsfreien EnOcean-Tasten und -Sensoren zur einfachen Steuerung.

Ein einzelnes P44-LC-DE-Gerät verbindet bis zu 64 dimmbare DALI-Leuchten, viele Funktaster, Sensoren und Aktoren und Philips "hue" Farb-LED-Leuchten (via "hue"-Bridge)

Dies macht den P44-LC-DE zur kostengünstigen Möglichkeit, Haushalte und Büros mit moderner, flexibel konfigurierbarer Beleuchtung auszustatten, ohne dass der tägliche Gebrauch kompliziert wird.
Während der P44-LC-DE viele Möglichkeiten zur Automatisierung und erweiterter Konfiguration bietet, müssen Endanwender diese erweiterten Funktionen nicht notwendigerweise nutzen. Einmal eingerichtet, kann eine P44-LC-DE-basierte Lichtinstallation allein über drahtlose und batterielose EnOcean-Tasten bedient werden, die genau dort platziert sind, wo sie benötigt werden.

Der P44-LC-DE verbindet sich über Ethernet mit einem lokalen Netzwerk und verfügt über eine Benutzeroberfläche, die von jedem Webbrowser im lokalen Netzwerk aus zugänglich ist; (optional) auch per Fernzugriff von überall im Internet. Die Benutzeroberfläche ermöglicht die einfache Erstellung verschiedener Zonen und Lichtszenen/Voreinstellungen und bietet umfangreiche Skriptmöglichkeiten zur Automatisierung von Aktionen basierend auf Sensorwerten, Uhrzeit, Datum und Sonnenstand.

Für den Basisbetrieb mit DALI und EnOcean ist eine Netzwerkverbindung nicht erforderlich, so dass es sogar möglich ist, den P44-LC-DE nach der Erstkonfiguration vollständig offline zu verwenden. Nur für fortgeschrittene Automatisierungsfunktionen wie zeitbasierte Aktionen und für Remote-Support / Fernsteuerung muss das Gerät mit dem Internet verbunden sein.

Wenn sich der Bedarf für ein umfassenderes Gesamtautomatisierungssystem ergibt, kann der P44-LC-DE zu einem P44-DSB-DEH2 Digital Strom Gateway aufgerüstet werden und sich dann nahtlos in ein Digital Strom Heimautomationssystem integrieren.

Die Firmware basiert auf dem modularen "vdcd" Open-Source-Projekt von plan44.ch, welches es ermöglicht, dass kundenspezifische Änderungen und Erweiterungen durch plan44.ch auf Anfrage sowie durch Dritte vorgenommen werden können.

DALI - dimmbare (Farb-)Leuchten, einfacher 2-Draht-Bus

DALI ist ein bewährter und weitverbreiteter Industriestandard (IEC 62386) für Beleuchtung.

P44-LC-DE verbindet sich mit einer wachsenden Zahl von DALI-fähigen Leuchten - für LED-Treiber und Leuchtstoffröhren-Vorschaltgeräte gleichermassen.

Bis zu 64 DALI "Slave"-Geräte können mit einem Zweidraht-Bus verbunden werden. Der Bus wird vom P44-LC-DE als DALI-"Master" gespiesen und gesteuert.

Anders als viele DALI-"Master"-Geräte benötigt P44-LC-DE keine manuelle Konfiguration der DALI-Geräte, sondern erkennt automatisch alle angeschlossenen Geräte, und zeigt sie in der Benutzeroberfläche mit einfachen Bedienelementen für Helligkeit und Farbe.

Das Gerät funktioniert sowohl mit vorkonfigurierten DALI-Geräten (Kurzadresse zugewiesen) als auch mit neuen, unkonfigurierten Geräten ab Fabrik. Kollision von Kurzadressen können über die Weboberfläche aufgelöst werden.

Kompatible DALI-Geräte sind von vielen Herstellern erhältlich, wie Unidim, Osram, Tridonic, Meanwell, TCI, Helvar und viele andere mehr.

DALI Steuergeräte (z.B. Präsenzmelder oder Helligkeitssensoren) sind nicht unterstützt und können den Betrieb stören. Verwenden Sie stattdessen entsprechende EnOcean-Sensoren.

Aktuell unterstützte DALI-Profile:

FunktionalitätProfil(e)Status
DALI-Mehrkanal-Dimmer für RGB oder RGBW-Leuchtencolor dimmer

Volle Unterstützung mit Standardverhalten

DALI-Einkanal-Dimmerdimmer

Volle Unterstützung mit Standardverhalten

DALI-Dimmer-Gruppedimmer group

Volle Unterstützung mit Standardverhalten

DALI DT8 (Gerätetyp 8) Leuchten mit einstellbarer Farbtemperatur und FarbleuchtenDT8

Volle Unterstützung mit Standardverhalten

DALI-Zweikanal-Dimmer für Lampen mit einstellbarer Farbtemperaturtunable white dimmer

Volle Unterstützung mit Standardverhalten

  • Volle /
    Teilweise Unterstützung mit Standardverhalten
  • Volle /
    Teilweise Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)
  • Unterstützt mit Public-Beta-Firmware (bitte anfragen)
  • Integration für eine zukünftige Firmware-Version geplant

EnOcean - drahtlose energieautarke Komponenten

EnOcean ist eine Technologie für drahtlose, üblicherweise selbstversorgende ("energy harvesting") Taster, Sensoren und Aktoren.

EnOcean-Komponenten werden einfach durch zwei Tastendrücke mit dem System verbunden - zuerst den Lern-Taster der P44-LC-DE drücken, dann den Lern-Taster der EnOcean-Komponente betätigen.

Die P44-LC-DE verfügt über ein eingebautes EnOcean Funk-Modul (TCM310) um Daten von EnOcean-Tastern und Sensoren zu empfangen and Kommandos zu EnOcean-Aktoren wie Heizungsventile zu übermitteln. Die P44-LC-DE-Firmware erkennt automatisch das EEP (enocean equipment profile) der Komponente um beispielsweise Taster standardmässig zum Schalten und Dimmen von Leuchten bereitzustellen.

Kompatible EnOcean-Geräte sind von verschiedensten Herstellen erhältlich, wie Eltako, Thermokon, alphaEOS, Kieback&Peter und viele andere mehr

Aktuell unterstützte EnOcean Equipment Profiles (EEP):

FunktionalitätProfil(e)Status
Temperatur-Sensoren, verschiedene BereicheA5-02-xx

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Innentemperatur / -Feuchtigkeits-SensorenA5-04-01

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Aussentemperatur- / Feuchtigkeits-SensorenA5-04-02

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Temperatur- / Feuchtigkeits-SensorenA5-04-03

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Temperatursensor -20 bis +60°C mit höherer 10-bit-Auflösung, Feuchtigkeitssensor 0..100% rel. Luftfeuchtigkeit.

HelligkeitssensorenA5-06-01..03

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

HelligkeitssensorenA5-06-04..05

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Anwesenheits-SensorenA5-07-01..02

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Einige Geräte mit diesem Profil senden kein "PIR aus" (keine Bewegung)-Telegramm; bei diesen auto-resetting Profilvariante verwenden.



Anwesenheits- und Helligkeits-SensorA5-07-03

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Einige Geräte mit diesem Profil senden kein "PIR aus" (keine Bewegung)-Telegramm; bei diesen auto-resetting Profilvariante verwenden.

Licht / Temperatur / Bewegung / Anwesenheits-SensorenA5-08-01

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

CO-Sensor, mit optionalem Temperatur-SensorA5-09-02

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Nicht alle Produkte mit diesem Profil haben einen Temperatursensor.

CO2-Sensor, mit optionalen Feuchte- und Temperatur-SensorenA5-09-04

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Nicht alle Produkte mit diesem Profil haben tatsächlich Feuchte- und Temperatursensoren.

Verschiedene Raumklima-SteuergeräteA5-10-01..0D, -10..17, -22, -23

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Energie-MeterA5-12-01

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

WetterstationA5-13-01/02

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

WindsensorA5-13-07

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Multi-Funktions Fenster+Tür-Kontakte, Glasbruch, Schliesszustand, VersorgungsspannungA5-14-01...0A

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Heizkörper-StellventileA5-20-01

Teilweise Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Heizkörper-StellventileA5-20-04

Teilweise Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Weitergehende Konfigurations-Optionen dieses Profils sind nur teilweise unterstützt

Selbstversorgendes Heizkörper-StellventilA5-20-06

Teilweise Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Weitergehende Konfigurations-Optionen dieses Profils sind nur teilweise unterstützt

Temperatur- und WassersensorA5-30-03

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Elektronische Schalter und DimmerD2-01-xx

Volle Unterstützung mit Standardverhalten

Geräte mit einem oder mehreren Ausgängen. Jeder Ausgang erscheint als separates Gerät und kann zum Schalten oder Dimmen von Leuchten oder als universaler Schaltausgang verwendet werden.

Einzeltaster mit BatterieindikatorD2-03-0A

Volle Unterstützung mit Standardverhalten

Multi-Sensor FenstergriffD2-06-xx

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Türschloss - Verriegelung und Schnapper-ZustandD2-07-00

Integration für eine zukünftige Firmware-Version geplant

Türschloss - Verriegelung und Schnapper-Zustand

Temperatur- / Feuchtigkeits-Sensor + RauchdetektorD2-14-30

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Temperatur/Feuchtigkeitssensor + Rauchdetektor

Temperatur- / Feuchtigkeits- / Helligkeits-SensorD2-14-40

Integration für eine zukünftige Firmware-Version geplant

Temperatur- / Feuchtigkeits- / Helligkeits-Sensor

1-3-phasige Wechselstrom-ZangenamperemeterD2-32-xx

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

EinzelkontaktD5-00-01

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Dies ist ein generisches Profil für Kontakte in EnOcean, welches 1 für einen aktiven und 0 für einen inaktiven Kontakt meldet.

Einzeltaster (Einweg-Wippe)F6-01-01

Volle Unterstützung mit Standardverhalten

Zweifach Wippen-TasterF6-02-xx

Volle Unterstützung mit Standardverhalten

Vierfach Wippen-TasterF6-03-xx

Volle Unterstützung mit Standardverhalten

Key-Card-SchalterF6-04-xx

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Windgeschwindigkeits-Grenzwert-MelderF6-05-00

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Kein Standard-Systemverhalten, kann im Event-Responder verwendet werden, um Aktionen auszulösen

WassermelderF6-05-01

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

Kein Standard-Systemverhalten, kann verwendet werden, um Aktionen auszulösen

Rauchmelder wie Eltako FRW oder alphaEOS GUARDF6-05-02

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

FenstergriffeF6-10-xx

Volle Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)

  • Volle /
    Teilweise Unterstützung mit Standardverhalten
  • Volle /
    Teilweise Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)
  • Unterstützt mit Public-Beta-Firmware (bitte anfragen)
  • Integration für eine zukünftige Firmware-Version geplant
  • Bitte beachten: Ältere Dokumentationen listen u.U. die EnOcean-Profile A5-xx-xx als 07-xx-xx, D5-xx-xx als 06-xx-xx und F6-xx-xx als 05-xx-xx.

Die P44-LC-DE-Firmware wird aktualisiert um bei Bedarf neue Profile zu unterstützen - wenn ein Profil, das Sie benötigen noch nicht unterstützt ist, teilen Sie es uns bitte mit.

hue - farbige LED-Leuchten, drahtlos ferngesteuert

"hue"-Leuchten sind farbige LED-Lampen von Philips/Signify, welche drahtlos via Smartphone-apps oder Drittsoftware angesteuert werden können.

P44-LC-DE lässt "hue"-Leuchten Teil ihrer Lichtszenen werden. Erstellen Sie vielfarbige Lichtszenen, und rufen diese einfach per Druck auf den Lichttaster auf.

Die P44-LC-DE erkennt und verbindet die "hue"-Bridge per Knopfdruck. Einmal verbunden, erscheinen alle "hue"-Leuchten als Licht-Komponenten. Die normale hue-Funktionaliät bleibt unverändert erhalten, Sie können die Leuchten weiterhin mit der mobilen hue App, über die hue Cloud oder mit Drittanwendungen ansteuern. Ebenso unterstützt sind die einfarbigen hue "lux"-Leuchten und die in der Farbtemperatur einstellbaren "Ambient"-Leuchten.

Aktuell unterstützte hue-Profile:

FunktionalitätProfil(e)Status
hue mit einstellbarer Farbtemperatur (ambiance)ambiance

Volle Unterstützung mit Standardverhalten

hue Farblampehue

Volle Unterstützung mit Standardverhalten

LivingColors StimmungslichtLivingColors

Volle Unterstützung mit Standardverhalten

hue lux warmweisse Leuchtelux

Volle Unterstützung mit Standardverhalten

  • Volle /
    Teilweise Unterstützung mit Standardverhalten
  • Volle /
    Teilweise Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)
  • Unterstützt mit Public-Beta-Firmware (bitte anfragen)
  • Integration für eine zukünftige Firmware-Version geplant

Andere unterstützte Geräteintegrationen

P44-Geräte unterstützen dank der leistungsstarken eingebauten p44script-Skriptsprache eine Vielzahl anderer Geräteintegrationen.

Mit Scripted devices lassen sich SmartHome-Geräte von Drittanbietern zum Beispiel über HTTP/REST-APIs, Modbus, oder einfache TCP/UDP-Socket-Verbindungen mit ein paar Zeilen p44script integrieren. Projektspezifische Versionen der P44-xx-Geräte verfügen über zusätzliche Hardware-Fähigkeiten, wie z.B. SmartLED-Datenausgänge, analoge/digitale E/A, DC-Motortreiber usw., die die alle genutzt werden können, um vollständig integrierte Geräte mit Licht-/Farb-/Schatten-/Sensor-Verhalten zu schaffen.

FunktionalitätProfil(e)Status
matter "bridging"
Vollfarbige Leuchten oder solche mit einstellbarer Farbtemperaturcolor control

Unterstützt mit Public-Beta-Firmware (bitte anfragen)

Geräte mit einem 0..100%-Level, wie dimmbare Leuchtenlevel control

Unterstützt mit Public-Beta-Firmware (bitte anfragen)

Ein/Aus-Geräteon/off

Unterstützt mit Public-Beta-Firmware (bitte anfragen)

SensorenSensors

Unterstützt mit Public-Beta-Firmware (bitte anfragen)

Temperatur, Luftfeuchtigkeit, Beleuchtung werden zur Zeit unterstützt

Benutzerdefinierte Geräte, on-device implementiert in p44script
Kundenspezifische Geräte, implementiert in p44script über das Webinterfacep44script devices

Volle Unterstützung mit Standardverhalten

  • Volle /
    Teilweise Unterstützung mit Standardverhalten
  • Volle /
    Teilweise Unterstützung für Verwendung in Evaluatoren und Scripten (fortgeschrittene Konfiguration)
  • Verfügbar in kundenspezifischen P44-xx Geräteversionen (bitte anfragen)
  • Unterstützt mit Public-Beta-Firmware (bitte anfragen)
  • Verfügbar in Spezial/Kundenspezifischen P44-xx Geräteversionen (bitte anfragen), sowie in P44-xx-X (gratis, Selbstbau)
  • Integration für eine zukünftige Firmware-Version geplant

Open Source - die Basis der P44-LC-DE

P44-LC-DE ist auf dem plan44.ch "vdcd" virtual device connector daemon Open-Source-Projekt und der OpenWrt embedded Linux-Platform aufgebaut. Das erlaubt es Dritten, neue Funktionen beizusteuern sowie eigene Versionen für Experimente und Ansteuerung neuer Hardware zu bauen. "vdcd" ist nicht beschränkt auf die P44-LC-DE-Hardware, sondern kann auf verschiedenen Plattformen verwendet werden.

Allerdings erhalten nur Käufer der P44-LC-DE fixfertige Firmware-Updates von plan44.ch.
