digitalSTROM bridge for EnOcean

plan44.ch digitalSTROM-Bridge-Produkte

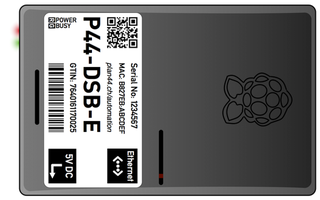

P44-DSB-E erweitert Ihr digitalSTROM-System mit Tastern, Sensoren und Aktoren von Drittherstellern.

P44-DSB-E verwendet die neue digitalSTROM virtual device connector Technologie um neue Geräte nahtlos zu integrieren, so dass diese für die Anwender genau so einfach wie normale digitalSTROM-Komponenten funktionieren.

Ein einzelnes P44-DSB-E-Gerät verbindet viele Funktaster, Sensoren und Aktoren sowie Philips "hue" Farb-LED-Leuchten

Die P44-DSB-E bietet einen kosteneffektiven Weg, digitalSTROM-Systeme um Raumklimasteuerung (EnOcean), moderne Farb-LED-Beleuchtungen (hue) und frei plazierbare Funk-Taster (EnOcean) zu erweitern.
Es braucht nur eine P44-DSB-E um eine Vielzahl von Komponenten von Drittanbietern anzuschliessen, welche die digitalSTROM-Komponenten ideal ergänzen.

Die P44-DSB-E-Firmware kann über das eingebaute Web-Interface aktualisiert werden, um Support für neue Geräte, neue Funktionen und allgemeine Verbesserungen zu erhalten.
Die Firmware basiert auf dem modularen "vdcd" Open-Source-Project von plan44.ch, womit kundenspezifische Änderungen und Erweiterungen von plan44.ch auf Anfrage als auch von Dritten implementiert werden können.

EnOcean - drahtlose energieautarke Komponenten

EnOcean ist eine Technologie für drahtlose, üblicherweise selbstversorgende ("energy harvesting") Taster, Sensoren und Aktoren.

EnOcean-Komponenten werden einfach durch zwei Tastendrücke mit dem System verbunden - zuerst die Lern-Taste in der Weboberfläche der P44-DSB-E drücken, dann den Lern-Taster der EnOcean-Komponente betätigen.

Die P44-DSB-E verfügt über ein eingebautes EnOcean Funk-Modul (TCM310) um Daten von EnOcean-Tastern und Sensoren zu empfangen and Kommandos zu EnOcean-Aktoren wie Heizungsventile zu übermitteln. Die P44-DSB-E-Firmware erkennt automatisch das EEP (enocean equipment profile) der Komponente um die verschiedenen Geräte entsprechend in das digitalSTROM einzubinden. Z.B. erscheinen Sensoren für Klimadaten als blaue digitalSTROM-Komponenten, und Taster funktionieren standardmässig als Lichtschalter, können aber auch für andere Funktionen verwendet werden.

Kompatible EnOcean-Geräte sind von verschiedensten Herstellen erhältlich, wie Eltako, Thermokon, alphaEOS, Kieback&Peter und viele andere mehr

Aktuell unterstützte EnOcean Equipment Profiles (EEP):

FunktionalitätProfil(e)Status
Anwesenheits-SensorenA5-07-01..02

Volle digitalSTROM dSS-Level-Integration

Fenster/TürkontakteD5-00-01

Volle digitalSTROM dSS-Level-Integration

Key-Card-SchalterF6-04-xx

Volle digitalSTROM dSS-Level-Integration

Im Event-Responder verwendbar

Rauchmelder wie Eltako FRW oder alphaEOS GUARDF6-05-xx

Volle digitalSTROM dSS-Level-Integration

Nur der Alarm und die Batterie-leer-Warnung sind unterstützt, aber kein ferngesteuertes Ausschalten des Alarms oder andere Zusatzfunktionen (dies sind proprietäre Erweiterungen einiger Hersteller, die nicht für allgemeine Integration zur Verfügung stehen)

Vierfach Wippen-TasterF6-03-xx

Volle digitalSTROM dSS-Level-Integration

WassermelderF6-05-01

Volle digitalSTROM dSS-Level-Integration

Zweifach Wippen-TasterF6-02-xx

Volle digitalSTROM dSS-Level-Integration

Anwesenheits-SensorenA5-07-03

Teilweise digitalSTROM dSS-Level-Integration

Der Helligkitswert kann mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS zu senden.

Der Helligkitswert ist auch via JSON-API des dSS auslesbar.

FenstergriffeF6-10-xx

Teilweise digitalSTROM dSS-Level-Integration

Der Status "gekippt" kann nur im Event Repsonder verwendet werden

Licht / Temperatur / Bewegung / Anwesenheits-SensorenA5-08-01

Teilweise digitalSTROM dSS-Level-Integration

Die Sensoren können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS zu senden.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

Achtung: einige Geräte dieses Profils haben gar keinen Temperatursensor, in der Anzeige erscheint dann ein bedeutungsloser Wert für die Temperatur.

WetterstationA5-13-01/02

Teilweise digitalSTROM dSS-Level-Integration

Nur der "Regen"-Indikator kann direkt im dSS-Scene-Responder verwendet werden.

Die Sensorwerte können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS auszulösen.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

Die in gewissen Wetterstationen enthaltene DCF-Uhr wird nicht unterstützt.

Heizkörper-StellventileA5-20-01

Volle Integration via anwendungspezifische dSS-Apps

Unterstützt von der digitalSTROM Heizungs-App.

Der im Heizventil eingebaute Temperatursensor ist nicht unterstützt.

Temperatur-Sensoren, verschiedene BereicheA5-02-xx

Volle Integration via anwendungspezifische dSS-Apps

Alle Temperatursensoren können in der Heizungs-App verwendet werden.

Die Sensorwerte können auch mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS auszulösen.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

Aussentemperatur- / Feuchtigkeits-SensorenA5-04-02

Teilweise Integration via anwendungspezifische dSS-Apps

Die Sensorwerte können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS auszulösen.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

Energie-MeterA5-12-01

Teilweise Integration via anwendungspezifische dSS-Apps

Die Sensoren können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS zu senden.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

HelligkeitssensorenA5-06-01..03

Teilweise Integration via anwendungspezifische dSS-Apps

Die Sensoren können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS zu senden.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

Innentemperatur/-Feuchtigkeits-SensorenA5-04-01

Teilweise Integration via anwendungspezifische dSS-Apps

Nur der Temperaturwert kann in der Heizungs-App verwendet werden.

Der Feuchtigkeitswert kann mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS zu senden.

Der Feuchtigkeitswert ist auch via JSON-API des dSS auslesbar.



Verschiedene Raumklima-SteuergeräteA5-10-01..0D,10..17,22,23

Teilweise Integration via anwendungspezifische dSS-Apps

Temperatursensor kann von der Heizungsapp verwendet werden.

Die anderen Sensoren und Einstellmöglichkeiten können mit P44-DSB Evaluator-Devices ausgewertet werden um bei Schwellwerten Steuersignale an den dSS auszulösen.

Die Sensorwerte und Einstellungen sind auch via JSON-API des dSS auslesbar.

CO-Sensor, mit optionalem Temperatur-SensorA5-09-02

Integration für eine zukünftige Firmware-Version geplant

Die Sensorwerte können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS auszulösen.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

CO2-Sensor, mit optionalen Feuchte- und Temperatur-SensorenA5-09-04

Integration für eine zukünftige Firmware-Version geplant

Die Sensorwerte können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS auszulösen.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

HelligkeitssensorenA5-06-04..05

Integration für eine zukünftige Firmware-Version geplant

Die Sensoren können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS zu senden.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

WindsensorA5-13-07

Integration für eine zukünftige Firmware-Version geplant

Die Sensorwerte können mit P44-DSB Evaluator-Devices ausgewertet werden, um bei Schwellwerten Steuersignale an den dSS auszulösen.

Die Sensorwerte sind auch via JSON-API des dSS auslesbar.

  • Volle /
    Teilweise digitalSTROM dSS-Level-Integration
  • Volle /
    Teilweise Integration via anwendungspezifische dSS-Apps
  • Volle /
    Teilweise Low-Level-Integration, aber Funktionalität derzeit nur für App-Entwicklung zugänglich
  • Integration für eine zukünftige Firmware-Version geplant
  • Bitte beachten: Ältere Dokumentationen listen u.U. die EnOcean-Profile A5-xx-xx als 07-xx-xx, D5-xx-xx als 06-xx-xx und F6-xx-xx als 05-xx-xx.

Die P44-DSB-E-Firmware wird aktualisiert um bei Bedarf neue Profile zu unterstützen - wenn ein Profil, das Sie benötigen noch nicht unterstützt ist, teilen Sie es uns bitte mit.

hue - farbige LED-Leuchten, drahtlos ferngesteuert

"hue"-Leuchten sind farbige LED-Lampen von Philips, welche drahtlos via Smartphone-apps oder Drittsoftware angesteuert werden können.

P44-DSB-E lässt "hue"-Leuchten Teil der digitalSTROM Lichtszenen werden. Erstellen Sie Ihre vielfarbigen Lichtszenen, und rufen diese einfach per Druck auf den Lichttaster auf.

Die P44-DSB-E erkennt und verbindet die "hue"-Bridge per Knopfdruck. Einmal verbunden, erscheinen alle "hue"-Leuchten als (gelbe) digitalSTROM-Licht-Komponenten. Die normale hue-Funktionaliät bleibt unverändert erhalten, Sie können die Leuchten weiterhin mit der mobile hue App, über die hue Cloud oder mit Drittanwendungen ansteuern. Ebenso unterstützt sind die einfarbigen hue "lux" Leuchten.

Aktuell unterstützte hue-Profile:

FunktionalitätProfil(e)Status
hue Farblampehue

Volle digitalSTROM dSS-Level-Integration

hue lux warmweisse Leuchtelux

Volle digitalSTROM dSS-Level-Integration

LivingColors StimmungslichtLivingColors

Volle digitalSTROM dSS-Level-Integration

  • Volle /
    Teilweise digitalSTROM dSS-Level-Integration
  • Volle /
    Teilweise Integration via anwendungspezifische dSS-Apps
  • Volle /
    Teilweise Low-Level-Integration, aber Funktionalität derzeit nur für App-Entwicklung zugänglich
  • Integration für eine zukünftige Firmware-Version geplant

Open Source - die Basis der P44-DSB-E

P44-DSB-E ist auf dem plan44.ch "vdcd" virtual device connector daemon Open-Source-Projekt aufgebaut. Das erlaubt es Dritten, neue Funktionen beizusteuern sowie eigene Versionen für Experimente und Ansteuerung neuer Hardware zu bauen. "vdcd" ist nicht beschränkt auf die P44-DSB-E-Hardware, sondern kann auf verschiedenen Plattformen verwendet werden.

Allerdings erhalten nur Käufer der P44-DSB-E fixfertige Firmware-Updates von plan44.ch.
